LH-003-Anleitung: Modi, Anzeige und USB-Ladung prüfen

Wer die Bedienungsanleitung einer Massagepistole prüfen will, muss jede Aussage am realen Gerät nachvollziehen können. Für LH-003 bedeutet das: langes und kurzes Drücken unterscheiden, drei Modi und sechs Intensitätsstufen vollständig abbilden, die Digitalanzeige am Griff korrekt zeigen und USB-Ladung ohne Ladestation eindeutig darstellen.

Akku-, Leistungs- und Ladezeitwerte bleiben auf Anfrage. Eine druckreife Anleitung darf diese Lücken sichtbar führen, aber nicht mit Daten eines ähnlichen Modells schließen.

Die reale LH-003-Version als Anleitungsreferenz bestimmen

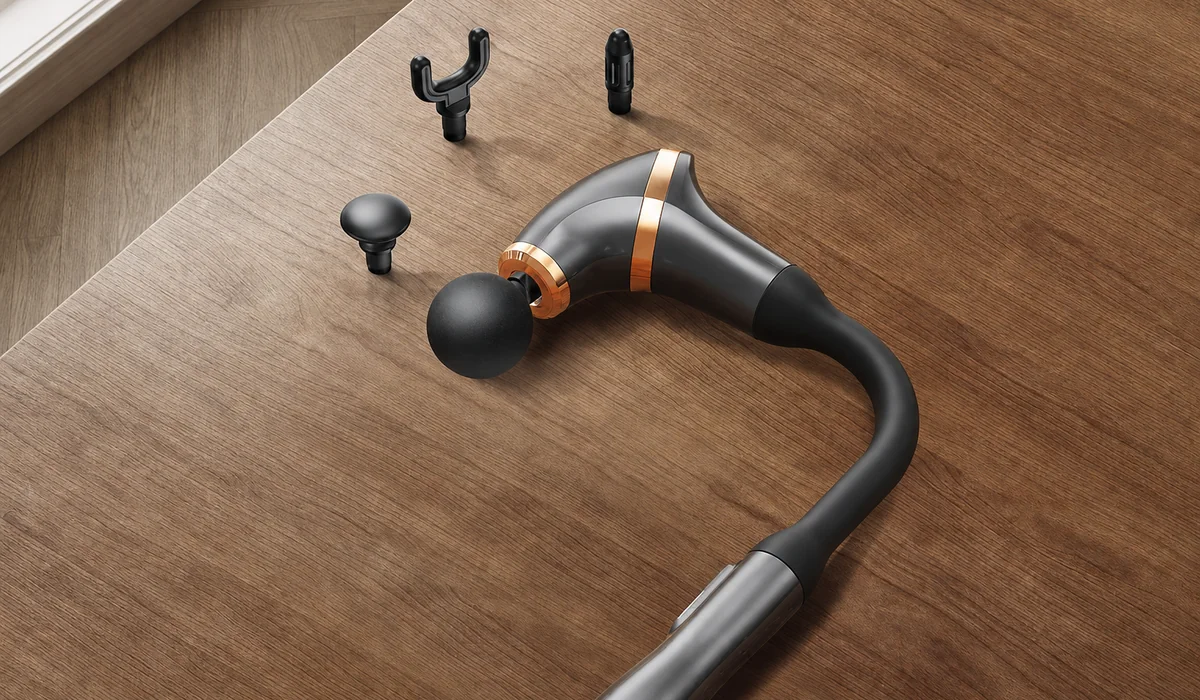

Jede Anleitungsprüfung beginnt mit einem eindeutig gekennzeichneten Referenzmuster. Fotografieren Sie LH-003 vollständig und erfassen Sie abgewinkelten Kopf, gebogenen Verlängerungsarm, Griff, Anzeige, Tasten, USB-Anschluss sowie die vier Aufsätze. Vergeben Sie eine Muster-ID, die auch auf dem Anleitungsentwurf steht.

Die öffentlich bestätigte Konfiguration umfasst Kugel-, Gabel-, Geschoss- und Flachaufsatz, drei Modi, sechs zyklisch wählbare Intensitätsstufen, eine Digitalanzeige am Griff und USB-Ladung ohne Ladestation. Genau diese Merkmale darf der Entwurf als bestätigte Grundlage verwenden. Andere Symbole, Tasten oder Ladegeräte dürfen nicht aus einer Vorlagendatei übernommen werden.

Die LH-003-Produktseite liefert den öffentlichen Merkmalsrahmen. Für die Freigabe zählt zusätzlich die Übereinstimmung zwischen diesem Rahmen, dem konkreten Muster und jeder Abbildung im Dokument.

Referenzkopf der Dokumentenakte

Feld	Pflichtangabe	Prüfnachweis
Modell	LH-003	Modellkennung und Gesamtfoto
Muster	eindeutige interne ID	Kennzeichnung am Gerät
Anleitungsstand	Dateiname und Revisionsstand	freizugebende PDF-Datei
Bedienoberfläche	Haupttaste, Modustaste, Anzeige	Nahaufnahme
Laden	USB, keine Ladestation	Anschluss- und Lieferumfangsfoto
offene Daten	auf Anfrage	Variantenbestätigung ausstehend

Langes Drücken, kurzes Drücken und Moduswechsel formulieren

Die Bedienlogik von LH-003 ist klar getrennt: Langes Drücken schaltet das Gerät ein, kurzes Drücken wechselt die Intensitätsstufe und die Modustaste wechselt den Modus. Die deutsche Anleitung muss diese drei Aktionen als separate Schritte beschreiben.

Vermeiden Sie Formulierungen wie „Drücken Sie die Taste zum Starten und Einstellen“. Sie vermischen Dauer, Ziel und Taste. Besser ist eine nummerierte Bedienfolge: Gerät in Ausgangszustand zeigen, Haupttaste lange drücken, sichtbare Reaktion protokollieren, Haupttaste kurz drücken und danach die Modustaste separat betätigen.

Die Begriffe „lange“ und „kurz“ sind bestätigt, eine konkrete Sekundenzahl jedoch nicht. Eine Zeitangabe bleibt deshalb auf Anfrage, sofern sie nicht am freizugebenden Muster und in einer bestätigten Spezifikation festgelegt wurde. Der Entwurf darf keine vermeintlich übliche Dauer ergänzen.

Prüfen Sie die Sätze mit einer Person, die den Entwurf sieht, aber die Bedienfolge nicht kennt. Sie soll jede Aktion am Referenzmuster ausführen. Notieren Sie Fehlbedienungen als Dokumentenbefund. So wird nicht die Person bewertet, sondern die Eindeutigkeit der Anleitung.

Drei Modi und sechs Intensitätsstufen vollständig darstellen

Die Anleitung muss zwei Bedienachsen auseinanderhalten. LH-003 hat drei Modi und innerhalb der Bedienlogik sechs Intensitätsstufen, die zyklisch gewählt werden. Ein Modus ist daher nicht dasselbe wie eine Stufe.

Erstellen Sie zuerst eine vollständige Schaltmatrix. Für jeden der drei Modi werden alle sechs Stufen durchlaufen. Daraus entstehen 18 Modus-Stufen-Kombinationen, die im Abgleich sichtbar geprüft werden können. Die Zahl beschreibt die Dokumentenabdeckung, nicht eine Leistungskennzahl.

Aktions-Satz-Reaktions-Matrix

Zustand	Aktion am Gerät	deutscher Anweisungssatz	sichtbare Rückmeldung	Status
ausgeschaltet	Haupttaste lange drücken	Einschaltanweisung	am Muster beobachten	stimmt/abweichend
Modus 1	Haupttaste kurz drücken	nächste Stufe wählen	Anzeige dokumentieren	stimmt/abweichend
Modus 1	bis Stufe 6 wiederholen	zyklische Folge erklären	Rückkehr prüfen	stimmt/abweichend
Modus 1 zu 2	Modustaste drücken	Modus wechseln	Anzeige dokumentieren	stimmt/abweichend
Modus 2	Stufen 1 bis 6 prüfen	gleiche Logik abbilden	je Schritt prüfen	stimmt/abweichend
Modus 3	Stufen 1 bis 6 prüfen	gleiche Logik abbilden	je Schritt prüfen	stimmt/abweichend

Wenn die Anzeige Symbole oder Ziffern verwendet, muss jedes in der Anleitung gezeigte Element am Muster sichtbar sein. Die Briefing-Evidenz bestätigt den Standort der Digitalanzeige am Griff, aber nicht die Bedeutung einzelner Anzeigewerte. Deren Zuordnung bleibt bis zur realen Prüfung auf Anfrage.

Nur tatsächlich sichtbare Anzeigeinformationen erklären

Die Digitalanzeige sitzt am Griff. Diese Lage kann in Text und Abbildung eindeutig benannt werden. Welche Informationen sie im Einzelnen ausgibt, darf die Anleitung dagegen erst nach dem Abgleich mit dem konkreten Muster behaupten.

Fotografieren Sie die Anzeige im ausgeschalteten Zustand, nach dem Einschalten, bei einem kurzen Druck und nach einem Moduswechsel. Ordnen Sie jedem Bild die auslösende Aktion zu. Verwenden Sie keine retuschierten Fantasiesymbole und keine Displayaufnahme einer anderen Variante.

Eine gute Bildlegende beantwortet drei Fragen: Was hat die Person getan? Was ist auf dem realen Display sichtbar? Was soll sie als Nächstes tun? Bleibt die Bedeutung einer Zahl oder eines Symbols ungeklärt, erhält das Feld den Status auf Anfrage und wird vor Druckschluss geschlossen.

Die Bedienoberfläche muss auch in Produktbildern und Verpackungsgrafiken gleich aussehen. Ein Marketingbild mit einer anderen Anzeige erzeugt einen Versionskonflikt, selbst wenn der Fließtext korrekt ist.

USB-Ladung ohne Ladestation eindeutig zeigen

LH-003 besitzt einen Ladeakku und wird per USB ohne Ladestation geladen. Die Anleitung soll deshalb weder eine Ladeschale noch einen Standfuß zeigen oder erwähnen. Abbildung, Lieferumfang und Ladesatz müssen dieselbe Ausführung beschreiben.

Fotografieren Sie Anschlussbereich und vorhandenes Ladekabel getrennt. Erfassen Sie danach, welches Kabel im freizugebenden Lieferumfang liegt. Die Briefing-Evidenz bestätigt USB-Ladung, aber keinen konkreten Steckertyp am Gerät und keine elektrischen Ladeparameter. Diese Details bleiben auf Anfrage.

Schreiben Sie keine Ladezeit in Stunden und keine Akkukapazität in mAh, solange beide Werte nicht für dieselbe LH-003-Variante bestätigt sind. Auch Nennleistung und Laufzeit bleiben auf Anfrage. Das schützt Einkauf und Kundendienst vor Angaben, die zwar plausibel klingen, aber nicht zur gelieferten Ausführung gehören.

Offene elektrische Werte als kontrollierte Lücken führen

Offene Werte dürfen nicht in Kommentaren verschwinden. Führen Sie Akkukapazität, Nennleistung, Ladezeit, Laufzeit, konkrete Anzeigeinhalte und gegebenenfalls Kabelausführung in einer Freigabeliste. Jedes Feld erhält Verantwortlichkeit, Quelle und Status.

offenes Feld	vorläufiger Eintrag	erforderlicher Nachweis	Freigabewirkung
Akkukapazität	auf Anfrage	Bestätigung für LH-003-Variante	Datenblatt und Anleitung
Nennleistung	auf Anfrage	elektrische Spezifikation	Kennzeichnung und Anleitung
Ladezeit	auf Anfrage	bestätigte Angabe	Bedienhinweis
Displaybedeutung	auf Anfrage	Musterabgleich	Symbollegende
Kabeldetails	auf Anfrage	Lieferumfangsfoto	Packliste und Abbildung

CE- und RoHS-Dokumentation ist für anwendbare Modelle verfügbar. UN38.3-Dokumentation wird für anwendbare batteriebetriebene Modelle geprüft. Kopien werden nicht ohne Modell- und Konfigurationsbezug als allgemeines Sortimentssiegel ausgegeben.

Die Qualitätskontrollseite hilft, Bedienung, elektrische Ausführung und Zubehör auf dieselbe Produktversion zu beziehen. Für ein batteriegespeistes Gerät sollte die Dokumentenakte außerdem klar ausweisen, welche Unterlagen für genau diese Ausführung angefragt wurden.

Gerät, Anleitung, Bilder und Verpackung gemeinsam versionieren

Eine freigegebene Anleitung ist kein isoliertes Textdokument. Sie gehört zu einem konkreten Gerät, einer Bildfolge, einem Lieferumfang und einer Verpackung. Verwenden Sie deshalb dieselbe Varianten-ID in Dateiname, Prüfblatt, Packungsfreigabe und Angebotsanlage.

Erstellen Sie eine Zeile je Artefakt: Referenzmuster, Anleitung, Produktdatenblatt, Verpackung, Etikett und Verkaufsbilder. Tragen Sie den jeweiligen Revisionsstand ein. Eine Änderung an Tastenbild, Anzeige, Kabel oder Lieferumfang öffnet die betroffenen Zeilen erneut.

Gemeinsame Versionskontrolle

Artefakt	sichtbarer Bezug	Revisionsstand	gegen Muster geprüft	Entscheidung
Gerät	Tasten, Anzeige, Anschluss	eintragen	ja/nein	frei/offen
Anleitung	Texte und Abbildungen	eintragen	ja/nein	frei/offen
Verpackung	Produktbild und Lieferumfang	eintragen	ja/nein	frei/offen
Datenblatt	Funktionen und offene Werte	eintragen	ja/nein	frei/offen
Etikett	Modell- und elektrische Angaben	eintragen	ja/nein	frei/offen

Bei einer Handelsmarke können Logo, Verpackung und Anleitung projektbezogen abgestimmt werden. Die Seite OEM und Handelsmarke ordnet diese Anpassungen in den Freigabeprozess ein. Eine grafische Änderung darf jedoch nicht unbemerkt eine veraltete Bedienabbildung zurückbringen.

Den finalen Abgleich als Blindtest durchführen

Vor Druckschluss sollte eine Person die Anleitung Schritt für Schritt am freizugebenden Muster nutzen. Sie beginnt beim ausgeschalteten Gerät, identifiziert die Tasten, schaltet ein, wechselt sechs Stufen, durchläuft drei Modi, findet die Anzeige und identifiziert den USB-Ladeweg ohne Ladestation.

Jede Abweichung wird mit Seitenzahl, Textstelle, Aktion und Foto erfasst. Korrekturen erfolgen im Dokument, danach wird nur der betroffene Ablauf erneut geprüft. Ändert die Korrektur allerdings die Benennung von Tasten oder Modi, muss die vollständige Bedienmatrix nochmals kontrolliert werden.

Die Kategorie Massagepistolen dient der Sortimentseinordnung. Die hier beschriebene Prüflogik bleibt bewusst LH-003-spezifisch und kann nicht unverändert auf eine Massagepistole mit anderer Bedienoberfläche übertragen werden.

Fazit: Die Anleitung muss das reale Gerät reproduzierbar machen

Eine belastbare LH-003-Anleitung trennt langes Drücken, kurzes Drücken und Moduswechsel, bildet drei Modi und sechs Intensitätsstufen ab, zeigt die Digitalanzeige am Griff und beschreibt USB-Ladung ohne Ladestation. Offene Akku-, Leistungs- und Ladezeitwerte bleiben auf Anfrage.

Geben Sie die Datei erst frei, wenn Muster-ID, Gerätebilder, Anleitung, Datenblatt und Verpackung denselben Stand tragen. So kann Vertrieb die Funktionen korrekt erklären, während Einkauf und Qualität jede Aussage auf das freigegebene Gerät zurückführen können.
